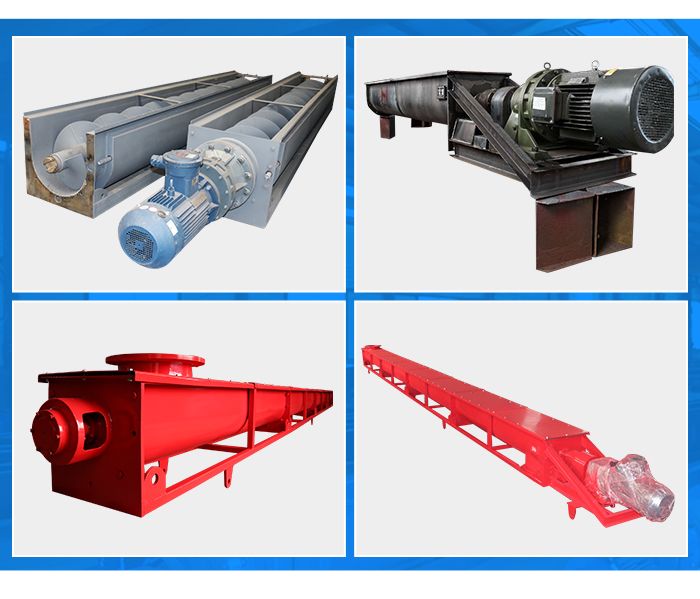

Przenośnik ślimakowy chłodzony wodą LH300S
Parametr produktu
Przenośnik ślimakowy typu U jest rodzajem przenośnika ślimakowego, a produkcja odbywa się zgodnie z normą DIN15261-1986, a konstrukcja jest zgodna z profesjonalnym standardem „przenośnik spiralny” JB/T7679-2008.Przenośnik ślimakowy typu U jest szeroko stosowany w przemyśle spożywczym, chemicznym, materiałów budowlanych, metalurgii, górnictwie, energetyce i innych działach, głównie do przenoszenia małych cząstek, proszku, małych kawałków materiału.Nie nadaje się do transportu materiałów łatwo psujących się, charakteryzujących się większą lepkością i większą zawartością wilgoci.
Klasyfikacja przenośników ślimakowych
Według klasyfikacji napędu przenośnika ślimakowego
1. Jeżeli długość przenośnika ślimakowego w kształcie litery U jest mniejsza niż 35 m, jest to ślimak napędowy jednoosiowy.
2. Jeżeli długość przenośnika ślimakowego w kształcie litery U jest większa niż 35 m, jest to ślimak napędowy dwuosiowy.
W zależności od typu łożyska środkowego wieszaka przenośnika ślimakowego
1. M1- jest łożyskiem tocznym, przyjmuje uszczelnione łożysko typu 80000, a pokrywa wału ma pyłoszczelną konstrukcję uszczelniającą.Jest powszechnie stosowany w obszarach, w których trudno jest zatankować paliwo, nie tankuje się lub olej zanieczyszcza materiał.Efekt uszczelnienia jest dobry, a wał wiszący ma długą żywotność.Temperatura transportowanego materiału ≤ 80°C.
2. M2- to łożysko ślizgowe, wyposażone w pyłoszczelne urządzenie uszczelniające, płytkę z odlewanej miedzi, płytkę z żeliwa odpornego na zużycie ze stopu i płytkę z grafitu na bazie miedzi, mniej smarowaną olejem.Powszechnie stosowane w transporcie materiałów o stosunkowo wysokiej temperaturze (t ≥ 80°C) lub transporcie wody zawierającej większe materiały.
Według klasyfikacji materiałów przenośników ślimakowych
1. Zwykłe przenośniki ślimakowe w kształcie litery U ze stali węglowej - stosowane głównie w gałęziach przemysłu, w których zużywa się cement, węgiel, kamień itp. i nie ma specjalnych wymagań dotyczących materiałów.
2, przenośnik ślimakowy w kształcie litery U ze stali nierdzewnej - stosowany głównie w przemyśle spożywczym, chemicznym, spożywczym i innych, które mają wymagania dotyczące środowiska dostawy, czystości i nie będą powodować zanieczyszczenia materiału, użytkowanie przez długi czas, ale stosunkowo wysoki koszt.
Funkcje wyposażenia
Przenośnik ślimakowy w kształcie litery U jest rodzajem przenośnika ślimakowego, który nadaje się do pracy na małą skalę, stabilnej transmisji i może odgrywać dobrą rolę w ograniczonych warunkach w miejscu transmisji.Skuteczność uszczelniania jest dobra i ma ogromne zalety w sytuacjach, w których występuje duże zapylenie i gdy istnieją wymagania dotyczące środowiska, które mogą zapobiegać tworzeniu się pyłu w procesie przenoszenia.Jednakże przenośnik ślimakowy w kształcie litery U nie nadaje się do transportu na duże odległości.Koszt produkcji jest większy niż w przypadku przenośnika taśmowego, a delikatne materiały łatwo ulegają zniszczeniu.

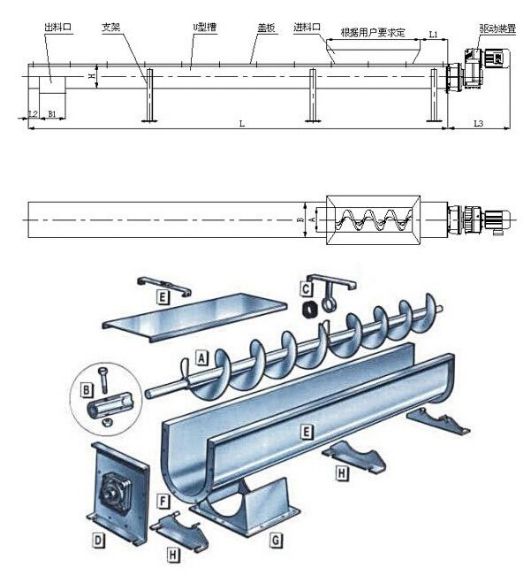

Rysunek konstrukcyjny
| LS300-A | LS300-B | |
| Średnica śruby (mm) | 300 | 300 |
| Skok śruby (mm) | 300 | 300 |
| Prędkość obrotowa (rpm) | 41 | 41 |
| Pojemność（m³/godz） | 30 | 30 |
| Moc (KW) | 4 | 5.5 |
| Maksymalna odległość (m) | ≤5 | 5≤8 |
| LS400-A | LS400-B | |
| Średnica śruby (mm) | 400 | 400 |
| Skok śruby (mm) | 350 | 350 |
| Prędkość obrotowa (rpm) | 33 | 33 |
| Pojemność（m³/godz） | 50 | 50 |
| Moc (KW) | 4 | 5.5 |
| Maksymalna odległość (m) | ≤5 | 5≤8 |
